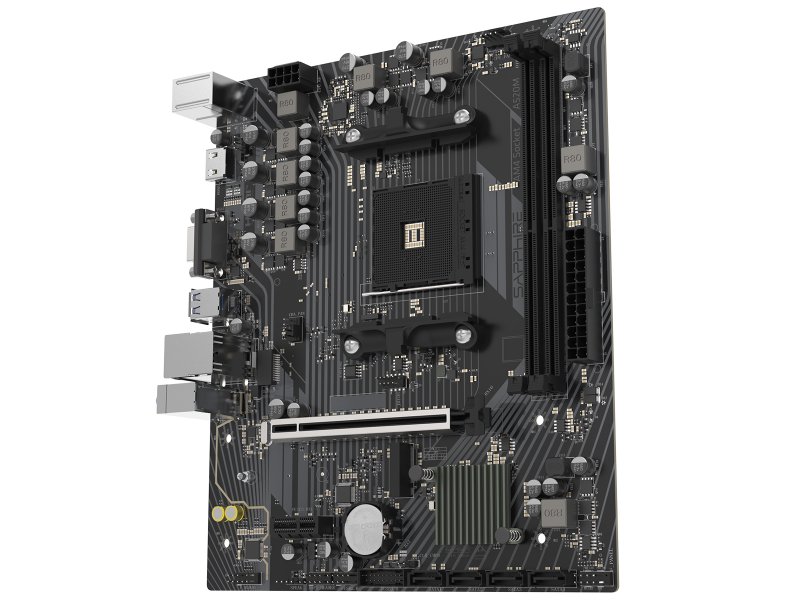

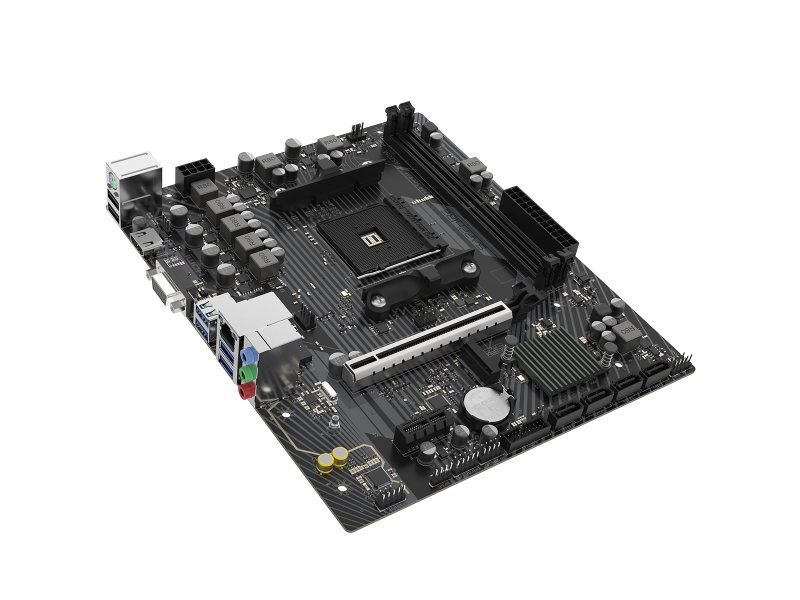

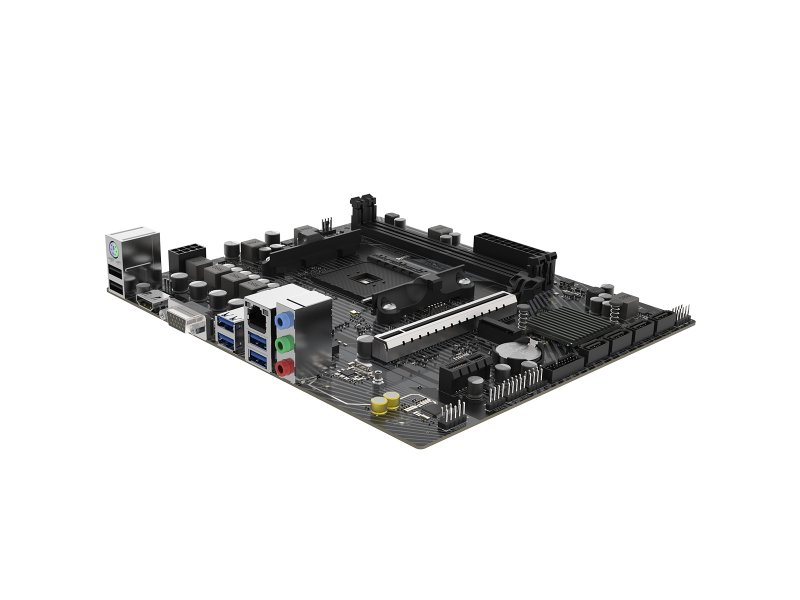

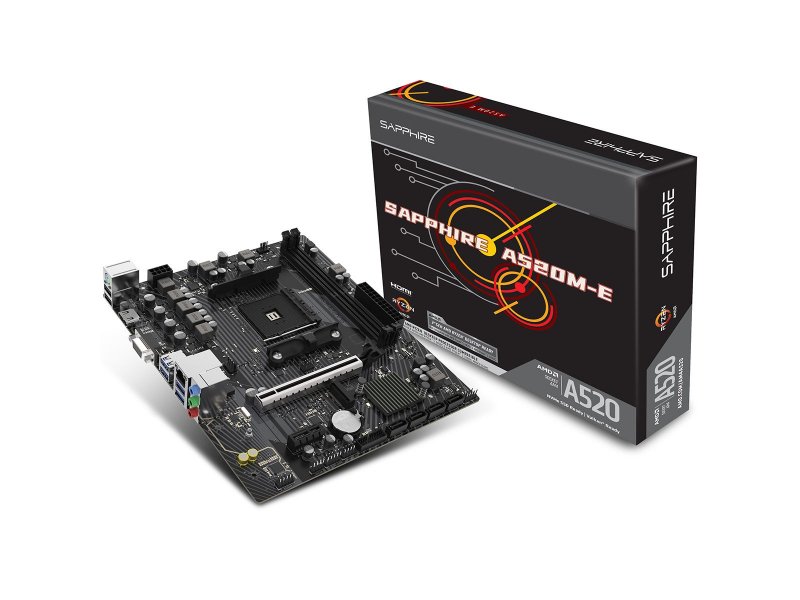

Материнская плата Sapphire A520M-E, Socket AM4, AMD A520, mATX, RTL [52119-04-40G]

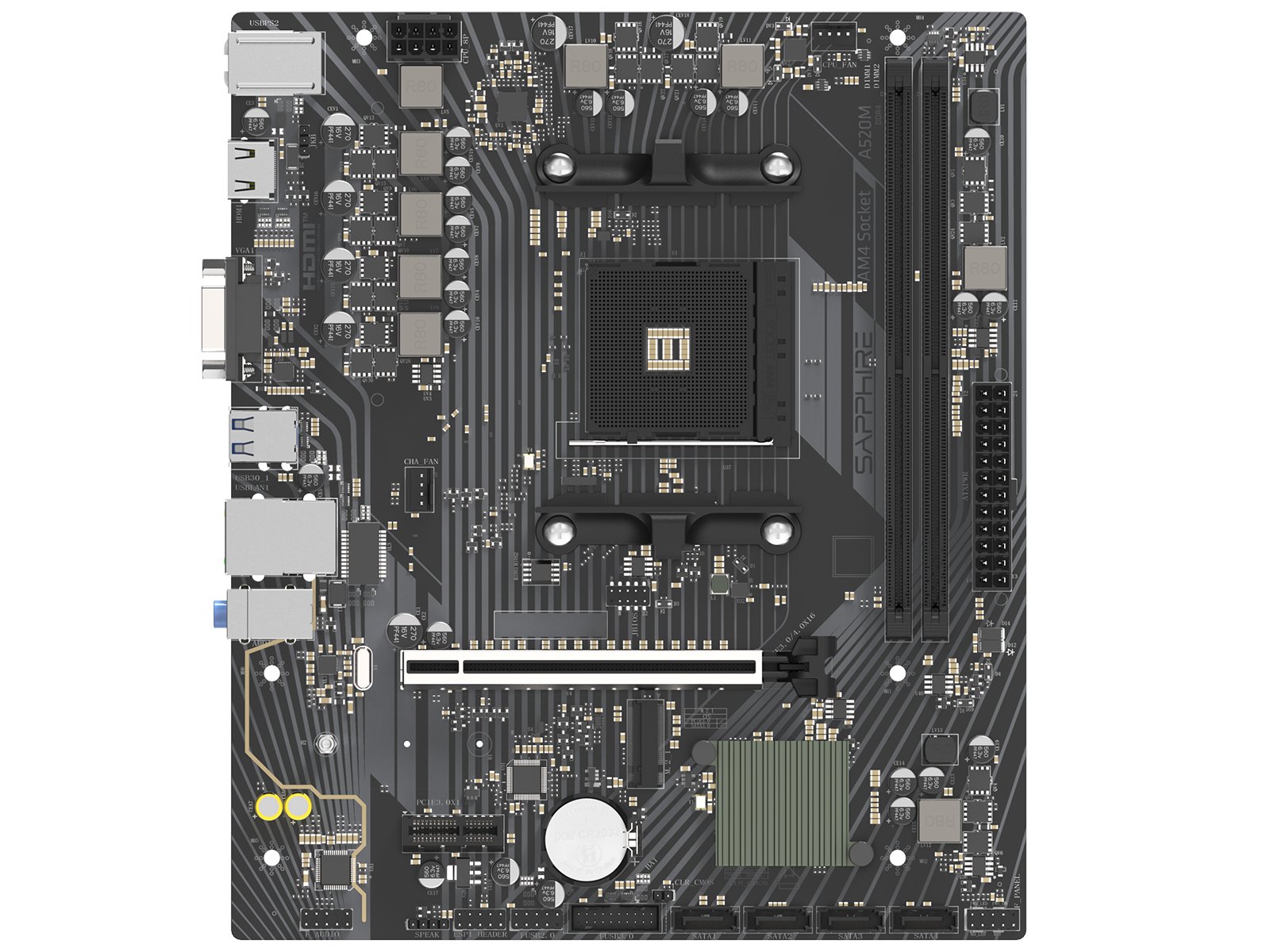

Sapphire A520M-E — материнская плата форм-фактора mATX на сокете AM4 с чипсетом AMD A520, рассчитанная на сборку бюджетного или офисного ПК на процессорах AMD Ryzen поколений Matisse, Renoir и Vermeer.

• Форм-фактор: mATX, 226 × 221 мм
• Чипсет / сокет: AMD A520 / AM4
• Память: 2 слота DDR4 до 64 ГБ, до 4800 МГц
• Для кого: офисная сборка, домашний ПК, апгрейд без разгона

Коротко — для кого эта материнская плата

Sapphire A520M-E подходит для тех, кому нужна надёжная основа под Ryzen 3/5 серий Matisse, Renoir или Vermeer без требований к разгону. Плата закрывает сценарии офисного ПК, мультимедийной домашней системы и бюджетной игровой сборки начального уровня.

Главные плюсы и ограничения Sapphire A520M-E

Плата занимает чёткую нишу: максимум функциональности при минимальных требованиях к бюджету сборки, без избыточных функций.

• ✓ Три видеовыхода на задней панели — HDMI, DVI-D и VGA: можно подключить монитор практически любого поколения без дискретной видеокарты (при наличии встроенной графики у процессора)
• ✓ Поддержка DDR4 до 4800 МГц и до 64 ГБ — запас для роста конфигурации
• ✓ 4 порта SATA + слот M.2 (SATA/PCIe 3.0 x4) — гибкое хранилище без выбора между накопителями
• ✓ RAID 0/1/10 — возможность построить отказоустойчивый массив на бюджетной платформе
• ✓ Звук 7.1 на чипсете Realtek ALC887/897 и гигабитная сеть Realtek RTL8111H — готовая офисная и мультимедийная конфигурация из коробки

• ✗ Чипсет AMD A520 не поддерживает разгон процессора и оперативной памяти — для оверклокинга нужна плата на B550 или X570
• ✗ Только 2 слота DDR4 — двухканальный режим требует установки именно парой, замена одной планки нарушает конфигурацию
• ✗ Один слот PCIe 3.0 x16 и один M.2 — расширение ограничено одной видеокартой и одним быстрым накопителем

Совместимость с процессорами AMD Ryzen на AM4

Какие процессоры поддерживает Sapphire A520M-E

Sapphire A520M-E поддерживает три поколения процессоров под сокет AM4: Matisse (Ryzen 3000), Renoir (Ryzen 4000G с интегрированной графикой) и Vermeer (Ryzen 5000). Это охватывает актуальный ассортимент для бюджетной и средней сборки: от Ryzen 3 5300G до Ryzen 5 5600X.

Чипсет AMD A520 не поддерживает разгон ни процессора, ни памяти — это ограничение на уровне платформы, не конкретной платы. Для разблокировки множителя и XMP/DOCP нужна плата на B550 или X570. В рамках штатных частот Sapphire A520M-E обеспечивает питание процессора через 8-контактный разъём и 6-фазную подсистему питания — достаточно для Ryzen 5 серии Vermeer в штатном режиме.

Совет от Редакции FormulaTV: «Если рассматриваете процессор Ryzen 5000 с суффиксом X (например, 5600X) — A520M-E справится в штатном TDP, но не сможет реализовать PBO (Precision Boost Overdrive). Для максимальной производительности Vermeer без переплаты за X570 оптимальнее взять B550: там PBO разблокирован, а цена разница невелика».

Память, накопители и интерфейсы расширения

Оперативная память DDR4 — сколько и каких модулей установить

Sapphire A520M-E оснащена двумя слотами DIMM DDR4 с поддержкой двухканального режима и максимальным объёмом 64 ГБ. Официальный диапазон частот — от 3200 до 4800 МГц.

Для двухканального режима необходимо установить два модуля одинакового объёма и желательно одной серии. При одном установленном модуле система работает в одноканальном режиме, что снижает пропускную способность — критично для процессоров с интегрированной графикой серии Renoir, где iGPU использует системную память. По наблюдениям редакции FormulaTV, разница между одноканальным и двухканальным режимом на Ryzen 4000G в задачах с графикой заметна невооружённым глазом.

Поскольку чипсет A520 не поддерживает разгон памяти, модули выше 3200 МГц могут работать в режиме JEDEC на пониженной частоте — проверяйте совместимость в QVL перед покупкой.

Хранилище — M.2 и SATA одновременно

Sapphire A520M-E предлагает один слот M.2 с поддержкой форматов 2242/2260/2280 в режимах SATA и PCIe 3.0 x4, а также четыре порта SATA 6 Гбит/с с поддержкой RAID 0, 1 и 10.

Важно: слот M.2 на A520 работает через процессор (PCIe 3.0 x4), что даёт реальную пропускную способность до ~3500 МБ/с для NVMe-накопителей. SATA M.2 и физические SATA-порты существуют независимо — все четыре SATA-порта доступны вне зависимости от того, установлен ли накопитель в M.2. Это удобно при построении системы с SSD под ОС в M.2 и дополнительными жёсткими дисками.

Порты задней панели и внутренние разъёмы

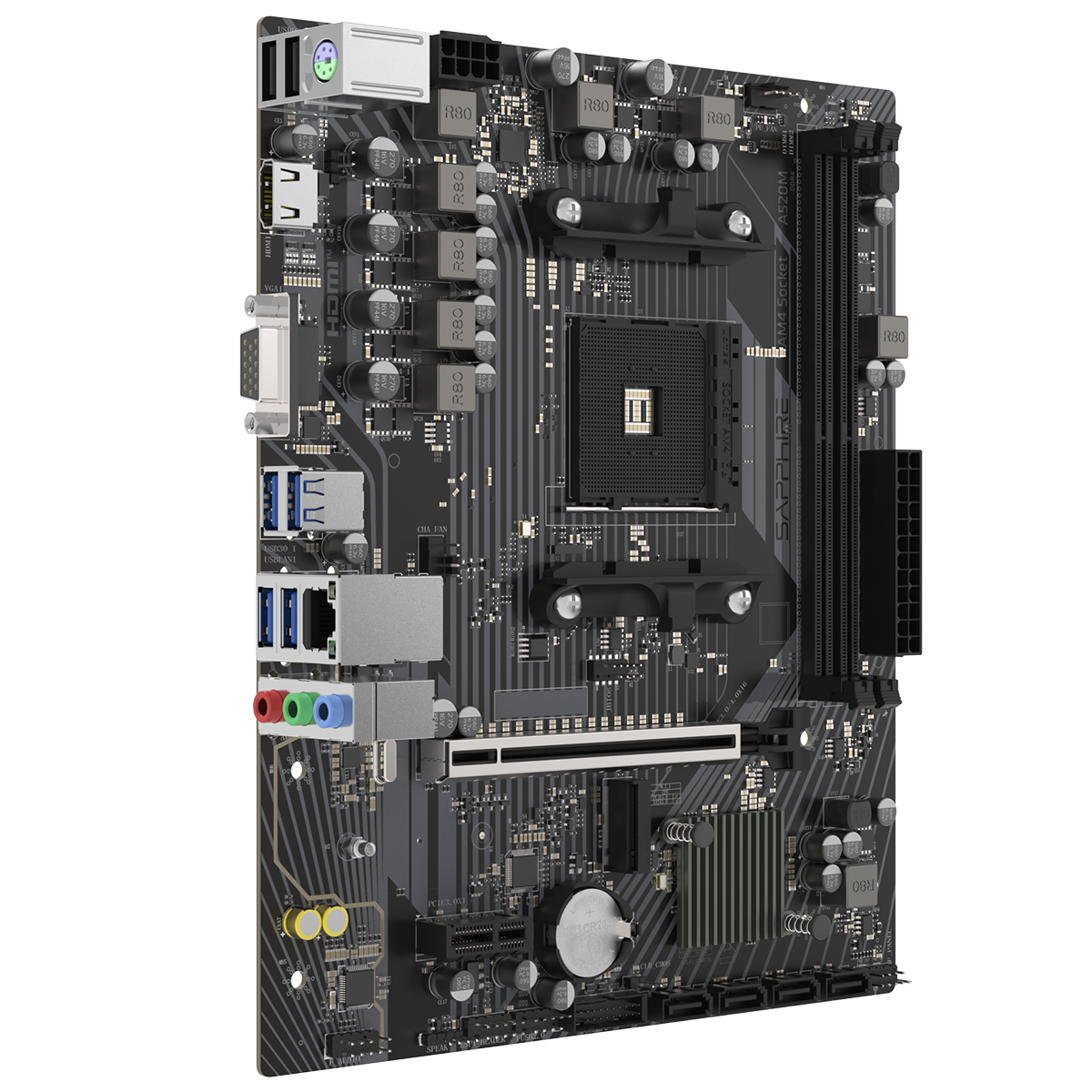

Sapphire A520M-E предоставляет на задней панели: 1 × HDMI, 1 × DVI-D, 1 × VGA, 1 × USB 3.2 Gen 2 (10 Гбит/с), 4 × USB 3.2 Gen 1 (5 Гбит/с), 2 × USB 2.0, 1 × RJ-45 и аудиоразъёмы для схемы 7.1.

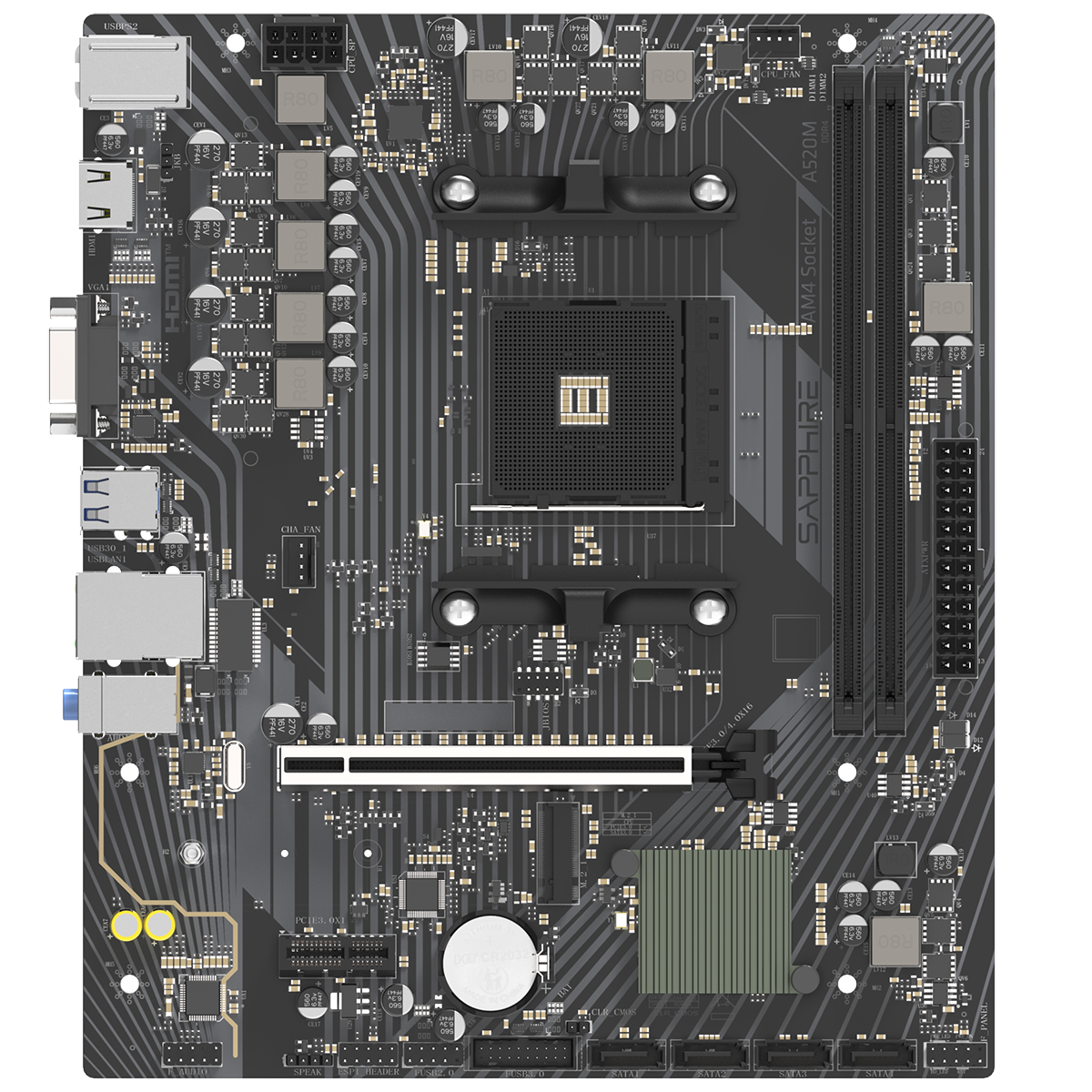

Внутри корпуса через разъёмы на плате подключаются ещё 1 × USB 3.2 Gen 1 (19-пин) и 2 × USB 2.0 (9-пин). Также присутствует разъём RS-232 (COM) — редкость на современных платах, актуальная для промышленного и кассового оборудования. По информации производителя, разъём питания вентилятора охлаждения процессора — 4-пин, корпусного вентилятора — 1 × 4-пин.

Совет от Редакции FormulaTV: «Наличие трёх видеовыходов одновременно (HDMI + DVI-D + VGA) — нестандартное решение для mATX-платы. Это позволяет подключить два монитора разных поколений без дополнительных адаптеров, что ценно в офисном сценарии с разнородным парком техники».

С чем сравнить в России — Sapphire A520M-E против конкурентов

Рынок mATX-плат на AMD A520/B450 в России включает несколько актуальных вариантов. Ключевые отличия — набор портов, чипсет и гарантийный срок.

Эволюция платформы AM4 — почему A520 актуален в 2024–2025 году

Место A520 в экосистеме AMD AM4

Чипсет AMD A520 вышел в 2020 году как младший в линейке AM4 — ниже B550 и X570. Sapphire A520M-E использует платформу, которая остаётся актуальной за счёт совместимости с Vermeer (Ryzen 5000) и доступного ценового позиционирования.

AM4 как платформа завершила жизненный цикл с выходом AM5/Ryzen 7000, однако продолжает быть востребованной в сегменте офисных и бюджетных сборок: процессоры Ryzen 3 5300G, Ryzen 5 5600G и Ryzen 5 5600 широко присутствуют в российской рознице. A520 закрывает нижний ценовой сегмент, где разгон не нужен, а надёжность и набор интерфейсов важнее.

Sapphire — производитель, исторически специализирующийся на видеокартах AMD Radeon, однако выпускает платы AM4 для корпоративного и OEM-сегмента, что объясняет ряд нестандартных решений — в частности, наличие COM-порта и тройного видеовыхода.

Инженерный компромисс — что выбрать между A520 и B550

A520 против B550 — где проходит граница целесообразности

Sapphire A520M-E и платы на B550 разделяет одно принципиальное ограничение: чипсет A520 не поддерживает разгон — ни процессора, ни оперативной памяти. Для сборок с фиксированной конфигурацией без планов на оверклокинг это не проблема.

Выбирайте A520M-E, если конфигурация фиксирована: конкретный процессор, конкретный объём памяти, без планов на PBO и XMP. Выбирайте B550, если хотите разблокировать полный потенциал памяти через DOCP или планируете Ryzen 5 5600X/5800X с Precision Boost Overdrive. Разница в цене между A520 и B550 в российской рознице по данным редакции FormulaTV составляет порядка 1500–3000 ₽ — при бюджете сборки свыше 40 000 ₽ переплата оправдана гибкостью.

Взгляд с другой стороны

Контраргумент. Зачем платить за Sapphire A520M-E, когда ASUS PRIME A520M-K или MSI PRO A520M-A PRO стоят сопоставимо и доступнее в рознице?

Когда валиден. Если сборка не предполагает COM-порта, нескольких мониторов разных поколений и корпоративной специфики — разница в наборе интерфейсов не актуальна. В типовом домашнем ПК три видеовыхода избыточны.

Ответ. Sapphire A520M-E рациональна в конкретных сценариях: офисная машина с двумя мониторами разных интерфейсов, система с промышленным оборудованием на COM-порту, корпоративная закупка с гарантией Sapphire 3 года. В стандартной домашней сборке с одним монитором и без COM-устройств конкуренты предлагают сопоставимый функционал.

Ошибки при выборе и сборке на Sapphire A520M-E

1) Установка одного модуля памяти вместо пары — потеря двухканального режима снижает пропускную способность, особенно критично для процессоров Renoir с iGPU, где разница в производительности встроенной графики достигает 20–30%.

2) Выбор процессора с расчётом на разгон — A520 аппаратно блокирует множитель и XMP/DOCP. Покупка Ryzen 5 5600X «для разгона» на этой плате — переплата за неиспользуемый потенциал.

3) Игнорирование совместимости памяти — A520 работает в диапазоне 3200–4800 МГц, но без поддержки разгона модули выше 3200 МГц могут быть приняты в режиме JEDEC на меньшей частоте. Проверяйте QVL производителя перед покупкой планок.

Совет от Редакции FormulaTV: «COM-порт на Sapphire A520M-E — неожиданный плюс для систем автоматизации, кассовых аппаратов и промышленных контроллеров. Если в вашем проекте есть RS-232-оборудование, эта плата закрывает задачу без отдельной карты расширения на PCIe, которая занимала бы единственный слот».
