Корпус DeepCool CH170 DIGITAL [R-CH170-BKNPI0D-G-1] черный

DeepCool CH170 DIGITAL — компактный корпус формата Mini-Tower под платы Mini-ITX с встроенным LCD-дисплеем для мониторинга параметров системы в реальном времени. Нестандартная компоновка с перевёрнутой установкой материнской платы и переднее расположение блока питания открывают видеокарту на обозрение через боковые сетчатые панели — при габаритах 200×380×250 мм.

• Форм-фактор: Mini-Tower, только Mini-ITX
• LCD-дисплей: встроенный, для мониторинга ПК
• Видеокарта: до 305 мм, кулер CPU до 172 мм
• Для кого: компактные игровые и медиасборки на ITX

Для кого этот корпус

DeepCool CH170 DIGITAL ориентирован на сборщиков компактных систем, которым важна видимость внутренностей и встроенная индикация без дополнительных контроллеров. Это не просто уменьшенный midi-tower: здесь перевёрнутая ориентация платы, LCD-панель и сетчатые стенки формируют отдельный класс ITX-корпусов с претензией на витрину.

Главные плюсы и ограничения DeepCool CH170 DIGITAL

Корпус предлагает редкое для Mini-ITX сочетание — встроенный дисплей, поддержку 240-мм СЖО и видеокарты длиной до 305 мм. Ограничения вытекают из компактного форм-фактора.

• ✓ Встроенный LCD-дисплей — мониторинг температур и нагрузки без сторонних гаджетов
• ✓ Перевёрнутая материнская плата открывает видеокарту и кулер через сетчатые боковины
• ✓ Поддержка СЖО 240 мм на боковой стенке — полноценное жидкостное охлаждение в Mini-Tower
• ✓ Порт USB 3.2 Gen 2 Type-C на панели ввода-вывода

• ✗ Только один отсек для накопителей 2,5″/3,5″ — RAID и мультидисковые конфигурации недоступны
• ✗ БП не входит в комплект; ограничение по длине — 140 мм (только короткие ATX или SFX)
• ✗ Исключительно Mini-ITX — Mid/ATX-платы физически несовместимы

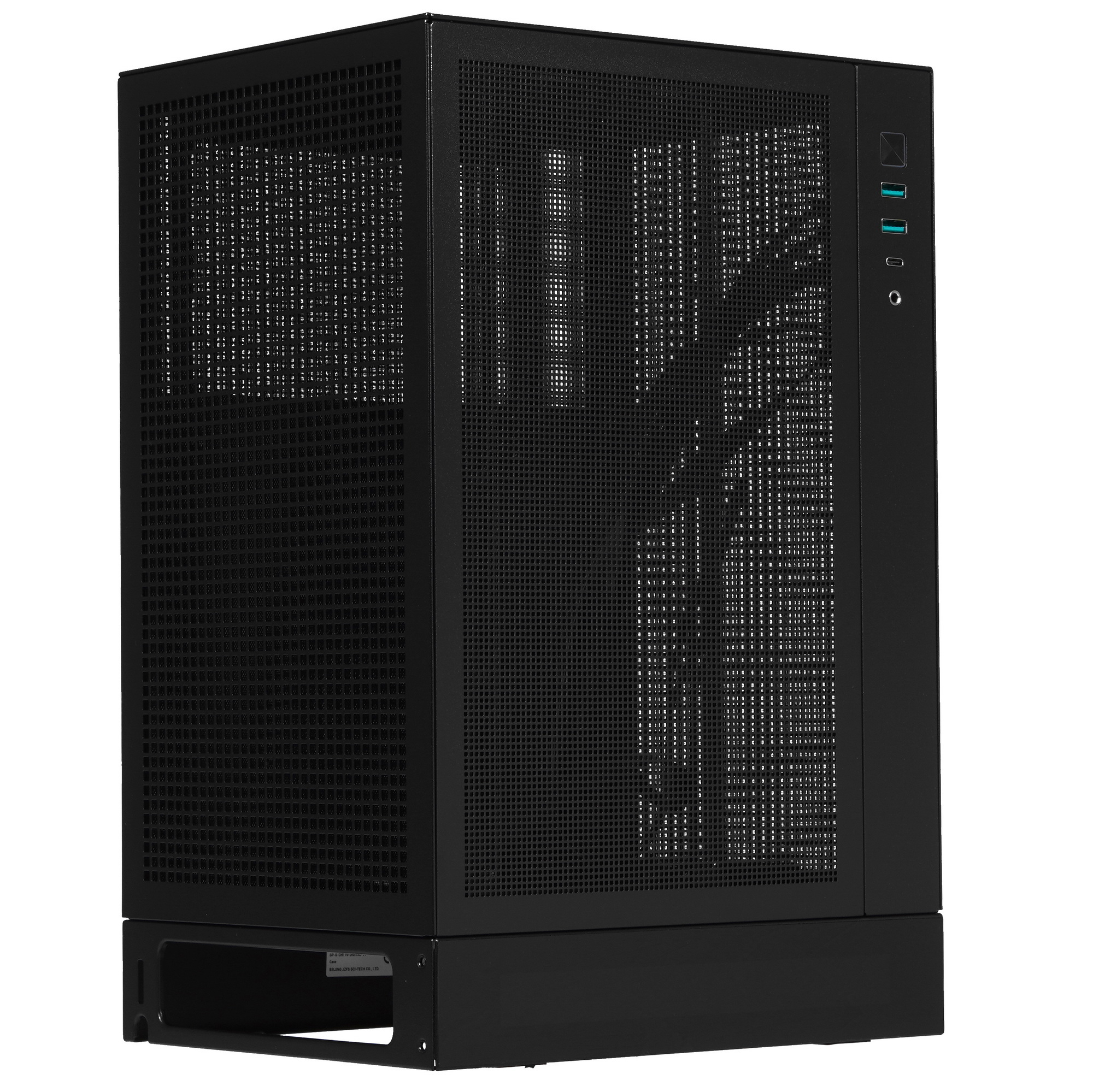

Конструкция и компоновка — что значит перевёрнутая плата

DeepCool CH170 DIGITAL — зачем разворачивать материнскую плату

В DeepCool CH170 DIGITAL материнская плата крепится разъёмами вниз — нетипично для стандартных корпусов, где слоты PCIe смотрят вправо. Такое решение позволяет поднять видеокарту в центральную зону корпуса и выставить её на обзор через боковые перфорированные панели.

Результат: сборка выглядит как демонстрационный стенд. Видеокарта с RGB-подсветкой занимает доминирующее положение в видимой зоне. По информации производителя, именно это решение стало ключевым дизайнерским решением серии CH170.

Практический нюанс: укладка кабелей требует планирования — скрытый блок питания в передней части и три горизонтальных слота расширения задают жёсткую логику маршрутизации. Вырез в зоне крепления кулера CPU упрощает замену термоинтерфейса без демонтажа материнской платы.

Размеры, вес и реальная «компактность»

По информации производителя, габариты DeepCool CH170 DIGITAL — 200×380×250 мм при весе 3,3 кг. Это стандарт Mini-Tower: корпус занимает меньше места на столе, чем типичный Midi-Tower, но не относится к классу «кубиков» объёмом 10–15 литров.

На рабочем столе CH170 DIGITAL встаёт вертикально и занимает пятно 200×250 мм — примерно как лист A5. Сетчатые панели с двух сторон дают зазор для воздуха, поэтому корпус нельзя вплотную придвигать к стенке или другой поверхности.

Три слота расширения горизонтальной ориентации рассчитаны на карты, вставляемые параллельно материнской плате. Вертикальный райзер здесь не требуется — перевёрнутая компоновка делает его избыточным.

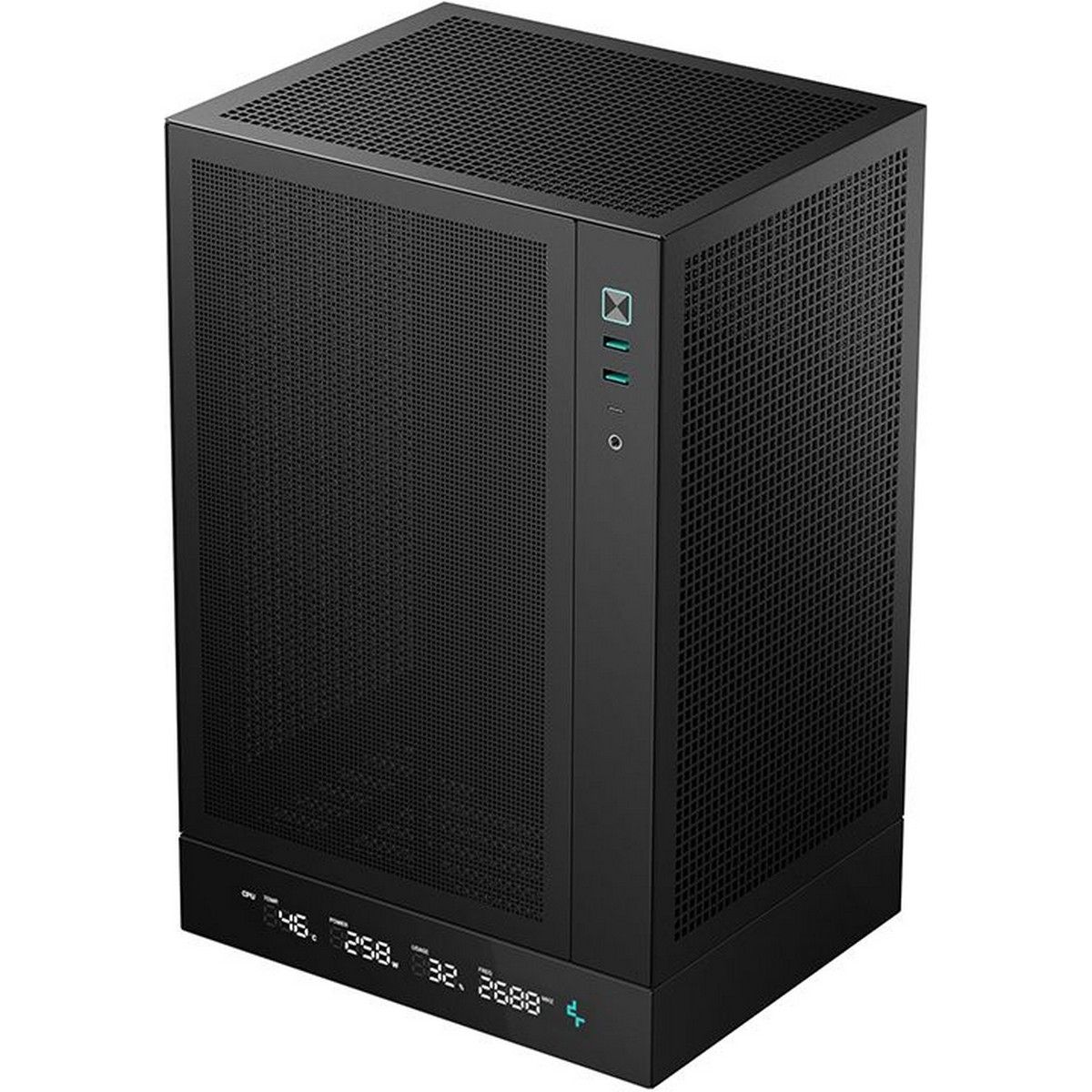

LCD-дисплей и фронтальная панель

Что показывает и как работает встроенный LCD-дисплей в CH170 DIGITAL

DeepCool CH170 DIGITAL оснащён встроенным LCD-дисплеем — одной из немногих особенностей, которая выделяет его в нише Mini-ITX корпусов. Дисплей отображает параметры системы: температуру процессора, видеокарты, загрузку и другие данные, которые настраиваются через фирменное ПО DeepCool.

Для геймеров и оверклокеров это снимает необходимость в отдельных гаджетах-мониторах системы или постоянно открытом системном трекере на экране. Согласно спецификации, дисплей расположен на корпусе таким образом, что информация видна при стандартном размещении системного блока на столе.

Фронтальная панель корпуса выполнена из металлической сетки — это обеспечивает нормальный воздушный поток при использовании вентиляторов в нижней зоне. Металлическая сетка вместо стекла или сплошного пластика — сознательный выбор в пользу охлаждения над чистой эстетикой.

Подойдёт ли CH170 DIGITAL для игровой сборки

Видеокарта до 305 мм — какие GPU помещаются в DeepCool CH170 DIGITAL

DeepCool CH170 DIGITAL вмещает видеокарты длиной до 305 мм — этого достаточно для большинства современных GPU категории GeForce RTX 4070 / Radeon RX 7700 XT и их аналогов. Топовые трёхвентиляторные карты класса RTX 4090 в большинстве случаев выходят за этот предел.

Согласно спецификации, доступны три горизонтальных слота расширения. Это означает, что стандартные двухслотовые карты устанавливаются без ограничений. При выборе GPU следует заранее уточнять его точную длину у производителя — маркетинговые «290 мм» и реальные 305 мм с разъёмом питания — разные числа.

Кулер процессора вмещается высотой до 172 мм — практически без ограничений для башенных суперкулеров типа Noctua NH-D15 (в Mini-ITX конфигурации). Вырез в районе крепления кулера CPU даёт доступ к бэкплейту без полного разбора системы.

Совет от Редакции FormulaTV: «При выборе блока питания для CH170 DIGITAL учитывайте не только форм-фактор ATX или SFX, но и фактическую длину: по спецификации допустимо не более 140 мм. Полноразмерные ATX-блоки часто длиннее — проверяйте конкретную модель, а не только её класс».

Охлаждение — сколько вентиляторов можно поставить и где

В DeepCool CH170 DIGITAL предусмотрены посадочные места для вентиляторов 120 мм сразу в четырёх зонах. Согласно спецификации: 2 × 120 мм сзади, 1 × 120 мм сверху, 1 × 120 мм снизу и 2 × 120 мм сбоку — итого до 6 позиций под вентиляторы.

Для компактного Mini-Tower это высокий показатель воздушного потока. В комплекте вентиляторы не идут — только документация и крепёжный набор. Для жидкостного охлаждения предусмотрена установка 240-мм радиатора СЖО на боковой стенке — достаточно для большинства двухсекционных АИО-систем.

По наблюдениям специалистов редакции FormulaTV в условиях шоурума, открытые сетчатые боковые панели обеспечивают лучший воздухообмен по сравнению с корпусами с глухими стёклами той же компактности — особенно актуально при интенсивной нагрузке на видеокарту.

Порты и подключение

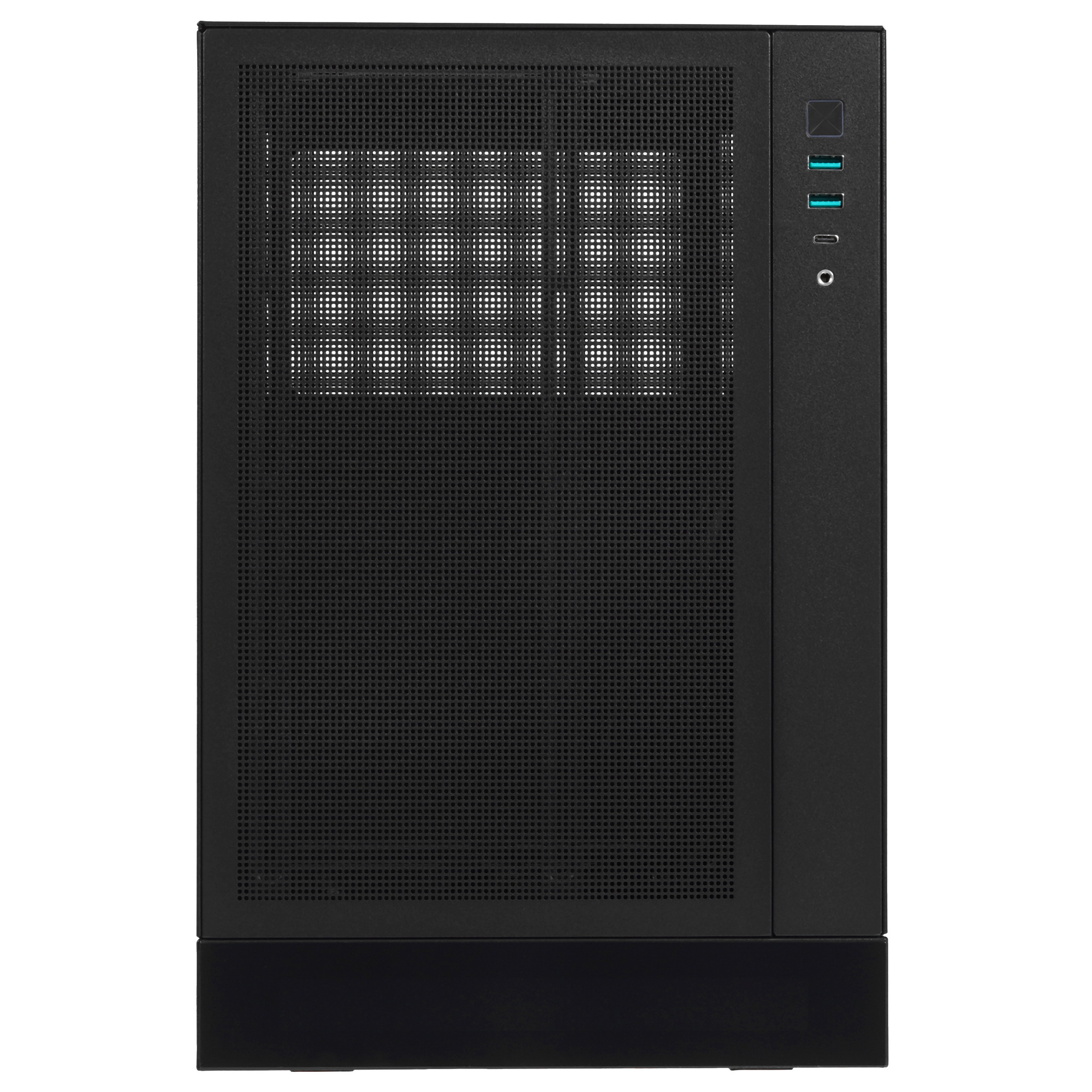

Панель ввода-вывода DeepCool CH170 DIGITAL — расположение и состав разъёмов

Панель ввода-вывода DeepCool CH170 DIGITAL расположена сбоку слева. Согласно спецификации: 2 × USB 3.2 Gen 1 (Type-A), 1 × USB 3.2 Gen 2 (Type-C) и аудиоразъём 3,5 мм (совмещённый аудио/микрофон).

Боковое расположение панели — осознанное следствие перевёрнутой компоновки. Там, где обычно находится верхняя панель с кнопкой питания и портами, у CH170 DIGITAL — рабочая зона корпуса. Порты оказываются на удобном уровне при установке корпуса на стол, хотя правша привыкнет к правой стороне быстрее, чем к левой.

С чем сравнить в России

DeepCool CH170 DIGITAL занимает узкую нишу: компактный Mini-ITX с дисплеем и перевёрнутой компоновкой. Альтернативы в этом ценовом сегменте предлагают схожий форм-фактор, но с иными акцентами.

Совет от Редакции FormulaTV: «При сравнении Mini-ITX корпусов с LCD-дисплеем обращайте внимание на то, как дисплей управляется: через фирменный хаб или напрямую через USB с материнской платы. В CH170 DIGITAL управление реализовано через ПО DeepCool — это значит, что функциональность дисплея зависит от поддержки ОС, а не от прошивки корпуса».

Как мы к этому пришли — эволюция компактных корпусов с дисплеями

Идея встроенного мониторинга в корпусе не нова — первые попытки появились в начале 2010-х в виде 5,25″-панелей. Современное воплощение иное: LCD-дисплей интегрирован в структуру корпуса и управляется через ПО, а не требует отдельного блока питания и проводов.

Параллельно развивался тренд на «перевёрнутую» компоновку: производители осознали, что покупатель Mini-ITX систем — как правило, человек, который хочет видеть сборку. Стеклянная боковина показывает плату и кулер, а перевёрнутая плата выводит видеокарту на первый план.

CH170 DIGITAL объединяет оба тренда в формате, который конкуренты предлагают реже: Mini-Tower с шестью позициями под вентиляторы, 240-мм СЖО и дисплеем в одном корпусе весом 3,3 кг.

Инженерный компромисс

Главный trade-off CH170 DIGITAL — между эстетикой и доступностью компонентов. Перевёрнутая плата и специфическое расположение БП в передней части упрощают вид, но усложняют первоначальную сборку и прокладку кабелей.

Второй компромисс — единственный отсек под накопители. В компактной системе, где SSD чаще всего M.2, это не критично. Но если задача — поставить большой «холодный» диск для медиаархива или NAS-функцию, CH170 DIGITAL не подойдёт.

По информации производителя, максимальная длина блока питания — 140 мм. Это ограничение исключает ряд бюджетных ATX-моделей, которые нередко длиннее. SFX-блоки укладываются сюда без вопросов.

Взгляд с другой стороны

Контраргумент. Перевёрнутая компоновка и LCD-дисплей добавляют стоимость и сложность — зачем платить за это, если монитор системы всё равно не виден при повседневном использовании?

Когда валиден. Если корпус стоит под столом или в закрытой стойке, дисплей на боковой панели теряет смысл. То же касается сборок без RGB — перевёрнутая плата ничего не даёт, если видеокарта без подсветки.

Ответ. CH170 DIGITAL рационален для настольного размещения корпуса, где он находится в зоне видимости. Если сборка прячется под стол или задача — тихий офисный ПК без лишних акцентов, лучше рассмотреть корпус без дисплея и без сетчатых стенок.

Ошибки при выборе и сборке

1) Покупка стандартного ATX-блока питания длиннее 140 мм — корпус физически не закрывается. Риск: потеря денег на возврат или замену БП. Проверяйте точную длину блока по спецификации, а не по классу форм-фактора.

2) Установка трёхвентиляторной видеокарты длиннее 305 мм. Даже при небольшом превышении карта упирается в переднюю секцию. Решение: сверять длину GPU до покупки корпуса или до покупки карты.

3) Игнорирование бокового расположения I/O-панели при проектировании рабочего места. Если планируется установка корпуса справа от монитора, левая боковая панель с портами окажется повёрнута к стене. Учитывайте ориентацию до покупки.
